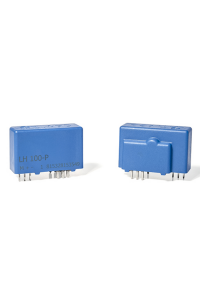

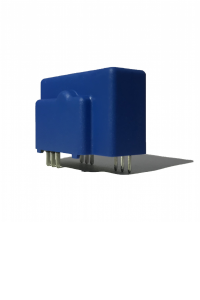

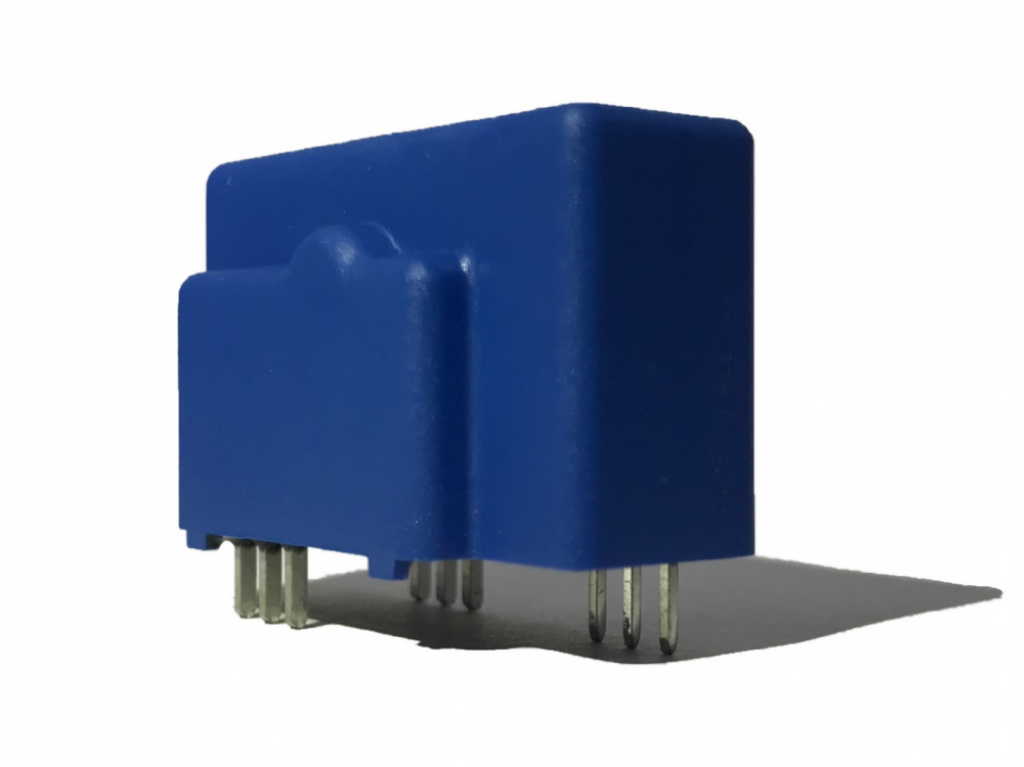

LAH - LH

Projetado para integração total em PCB.

Características

Montado em PCB projetado para medição de correntes nominais de 8 à 125 ARMS.
2 projetos compactos diferentes.
5 anos de garantia.

Padrões

Cumpre no que diz respeito à:
EN 50178 Para aplicações industriais tais como:
Eletrodomésticos.
Drives de variação de velocidade.
UPS's.
SMPS's.
Condicionadores de ar, etc.
Usando UL94-VO materiais reconhecidos.
Diretriz Europeia EMC 89/ 336 / EEC - Marca CE.
RoHS 2002/95/EC.

Especificações

Medição de correntes DC, AC pulsadas com isolação galvânica.
Dupla alimentação +/- 12 à +/- 15 Volts.
Teste de tensão de isolação: 5 kVRMS / 50Hz / 1min.
Saída em corrente.

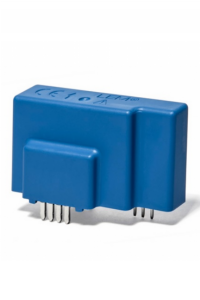

Faixa de Temperatura de operação range: -25°C à +85°C para o modelos LAH 25-NP, LAH 50-P & LAH 100-P (-40°C à +85 °C para o modêlo LAH 125-P).

Observações

LAH 25-NP é um modêlo multifaixas.
Condutor primario já integrado ao transdutor para uma otimização do acoplamento entre primário e secundário.
Condutor primario à ser soldado na PCB.

Aplicações

Eletrodomésticos.
Drives de variação de velocidade.
UPS's.
SMPS's.
Condicionadores de ar, etc.
