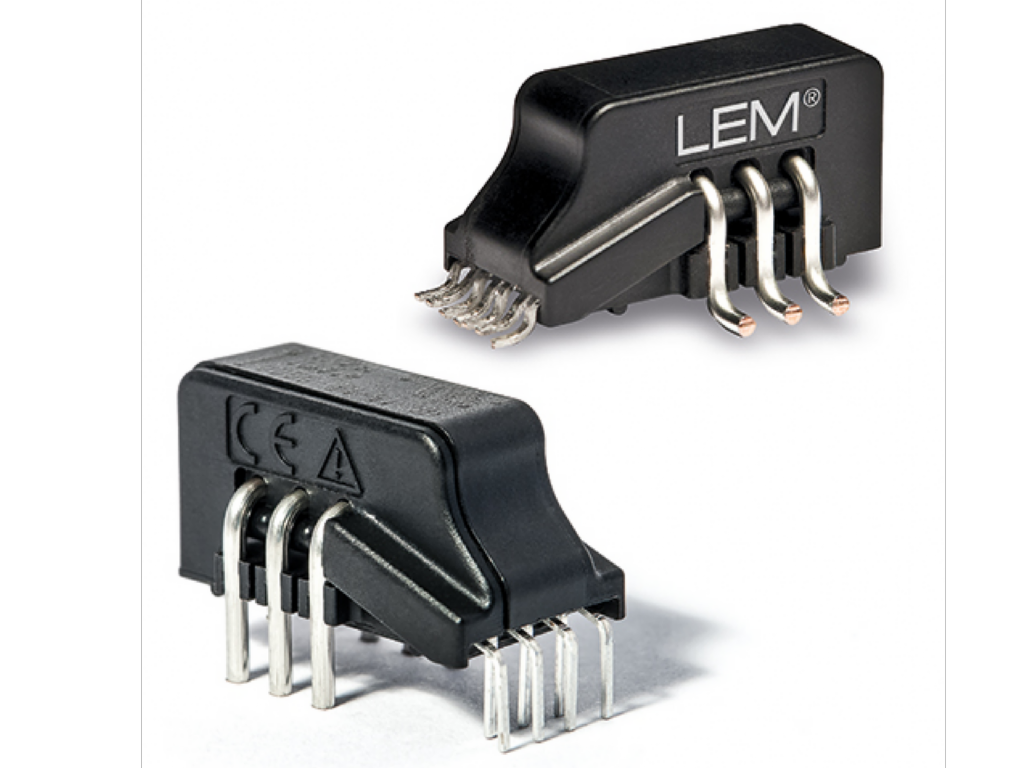

HO 8...25-NP

Transdutores de corrente inteligentes e interativos

HO 25 -NPPR & -NSMPR:

Modelos programáveis pelo usuário

Medição através da janela ou montagem em PCB

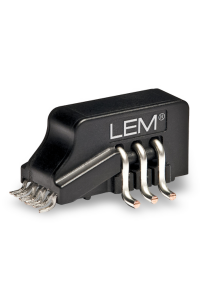

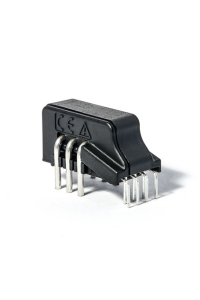

HO 8; 15; 25 -NP & -NSM:


Modelos programas de fábrica (Parâmetros fixos)

Medição através da janela ou montagem em PCB

Características principais:

• Três faixas programáveis: 8 ARMS, 15 ARMS, 25 ARMS (25 ARMS definido como padrão)
• Detecção de sobrecorrente com limiares programáveis (até 5 x IPN)
• Tempo de resposta programável (de 2 a 6 µs)
• Até 4 tensões de referência interna programáveis (0.5, 1.5, 1.65, 2.5 V)
• Acesso à tensão de referência
• Baixo offset e ganho de drift
• Faixa de medição até 2.5 x IPN
• Medição de baixas correntes de 2.67 até 25 ARMS nominal devido à configuração de multi-faixas
• Design pequeno (12 (W) x 23 (L) x 12 (H))
• Alta precisão em 25°C: 1% de IPN

                     em 105°C: 3.8% de IPN

• Creepage & distância de clearance: 8 mm + CTI 600
• 5 anos de garantia

Características:

• Medições em CC, CA e pulso de correntes com isolação galvânica
• Alimentação simples 0, +5 V ou 0, +3.3 V
• Teste de isolação de tensão: de até 4.3KVRMS / 50 Hz / 1 min
• Com Janela (-NPPR ou - NP) ou superfície (-NSMPR ou -NSM) montagem PCB
• Faixa de temperatura de operação: -40°C até +105°C
• Saída em tensão (0.8 V @ IPN)
• Largura de Banda CC... 100 até 600 KHz (-3 dB)

Aplicações padrão:


• EN 50178 para aplicações industriais como:
  • Aplicações residenciais
  • Inversores solar (MPPT)
  • Combiner box para aplicação solar
  • Servo motores
  • Motores CA com variação de velocidade
  • Baterias
  • UPS
  • SMPS
  • Empilhadeiras
  • Air-condicionados
  • Monitoramento de corrente
  • Aplicações em soldagem
• UL 508 (UR marking)
• Utiliza materiais reconhecidos pela UL94-VO
• Detecção europeia EMC 2004 / 108 / EEC: CE marking
• Detecção de baixa tensão 2006 / 95 / EEC
• Segurança IEC 61010-1

• Cada modelo utiliza multirange de acordo com a configuração do primário
• Medição de correntes bipolares quando alimentado com 0/+5 V ou 0/+3.3 V
• Modo programável de baixa potência (desligamento Vref)
• Relatório de falha de programação
• Modo standby (espera)
• HO 25 -NPPR & -NSMPR podem ser programado digitalmente pelo usuário para algum parâmetro, função (ganho, referência interna, tempo de resposta, nível de detecção da sobrecorrente, relatório de falha de programação)
• Graças à essas flexibilidades de programação, temos um modelo único e uma gama de configurações de circuito, podendo reduzir em apenas um transdutor suas necessidades.
• Três modelos HO programáveis estão disponíveis em cada versão (com janela e superfície de montagem PCB). Os modelos do HO 8 & 15 & 25 -NP e 8 & 15 & 25 -NSM. Esses parâmetros/funções programáveis são fixados por fábrica e não podem ser alterados pelo usuário.
