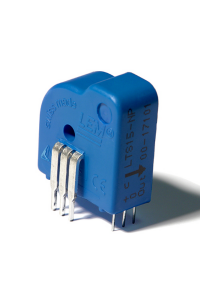

LTS - LTSR - LTSP

Transdutores de corrente compactos, alimentação unipolar (+5V) com acesso referência.



Características

Baixo preço
3 modelos multi-faixas.
Montagem em PCB.
5 anos de garantia.
Medição de pequenas correntes nominais de 2 à 25 ARMS.
"Design" compacto somente 2.82 cm2 como área de montagem na PCB é necessário para suportar as 10g desses transdutores.
Faixa de medição até 3 x IPN.



Padrões

Cumpre no que diz respeito à:
EN 50178 Para aplicações industriais tais como:
Eletrodomésticos.
Drives de variação de velocidade.
UPS's.
SMPS's.
Empilhadeiras
Condicionadores de ar.
Monitoramento de corrente.
Aplicações em solda.
EN 60950
Usando UL94-VO materiais reconhecidos.
Diretriz Europeia EMC 89/ 336 / EEC - Marca CE.
Diretiva em Baixa Tensão 72 / 23 / EEC.
RoHS 2002/95/EC.



Especificações

Medição de correntes DC, AC e pulsadas com isolação galvânica.
Fonte de alimentação unipolar 0, +5 V
Teste de tensão de isolação: 3KVRMS / 50 HZ / 1 min.
Tecnologia laço fechado combinado com ASIC.
Faixa de temperatura de operação: -40°C to +85°C.

Saída em tensão. (LTS - LTSR)

Saída em Corrente. (LTSP)

LTSR e LTSP: Acesso à Referencia.



Observações

Cada modêlo é multi-faixa de acordo com a configuração do primário.
Medição de corrente bipolar quando alimentado unipolarmente 0/+5V.
Este transdutor pode ser conectado diretamente à entrada de 5V em microcontroladores e cartões de instrumentação.
LTSR e LTSP trazem um pino adicional na saída para maior flexibilidade nas aplicações. Este pino provê acesso à tensão interna de referência do ASIC o qual pode então ser alimentado pela referência de um conversor A/D (Analogico Digital) Este pino extra pode também receber uma referência interna (de 1.9 à 2.7 V) do DSP (Digital Signal Processor) ou conversores A/D comumentoe usados em eletrônica de potência, permitindo-se o cancelamento do desvio de temperatura em relação à referência.



Aplicações

Eletrodomésticos.
Drives de variação de velocidade.
UPS's.
SMPS's.
Empilhadeiras
Condicionadores de ar.
Monitoramento de corrente.
Aplicações em solda.


PRODUTOS DA SÉRIE

Comprar
LTS 15-NP
LTS 15-NP
LTS 15-NP

LEM - LTS - LTSR - LTSP

Comprar
LTS 25-NP
LTS 25-NP
LTS 25-NP

LEM - LTS - LTSR - LTSP

Comprar
LTS 6-NP
LTS 6-NP
LTS 6-NP

LEM - LTS - LTSR - LTSP

Comprar

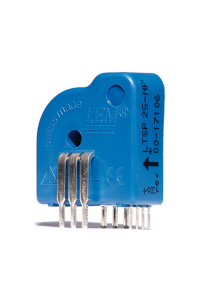

LTSP 25-NP
LTSP 25-NP
LTSP 25-NP

LEM - LTS - LTSR - LTSP

Comprar
LTSR 15-NP
LTSR 15-NP
LTSR 15-NP

LEM - LTS - LTSR - LTSP

Comprar

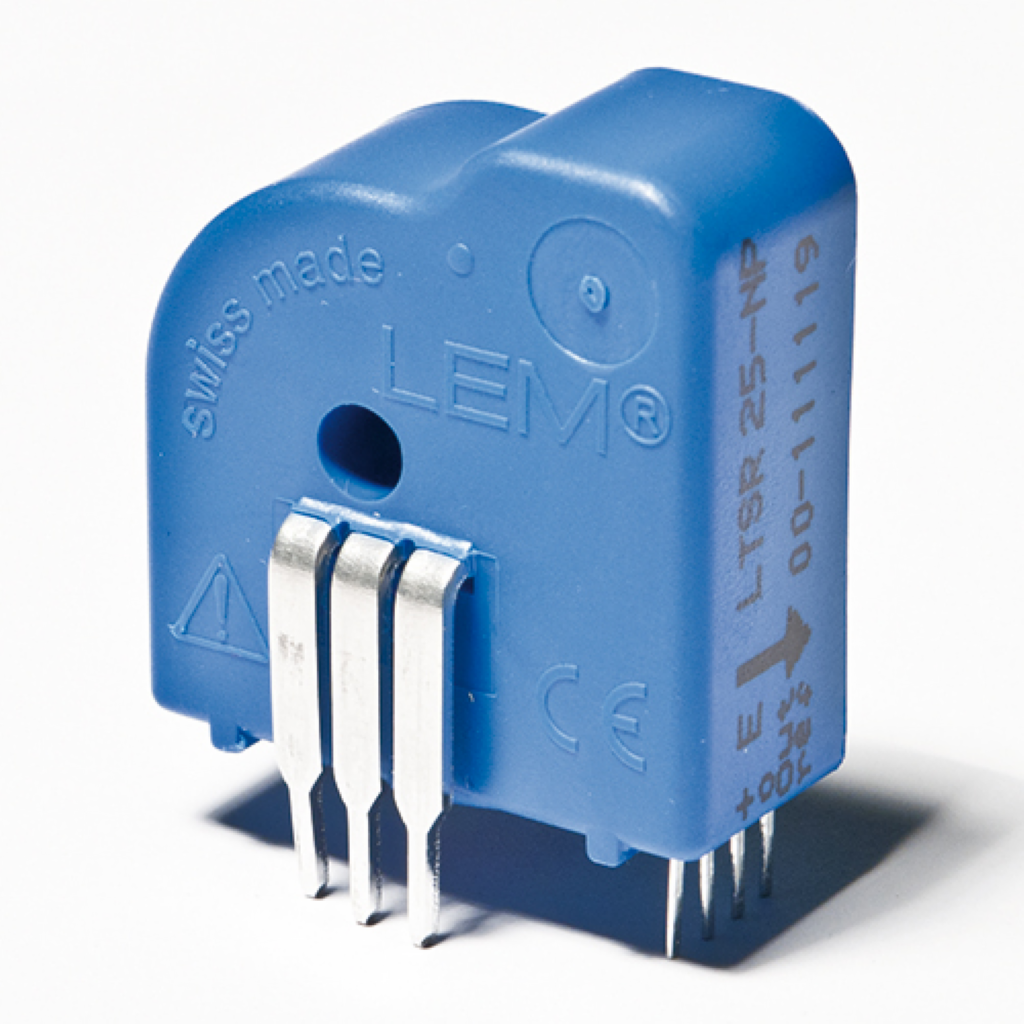

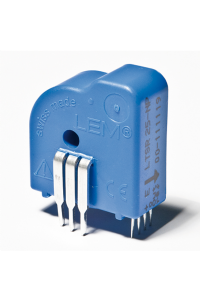

LTSR 25-NP
LTSR 25-NP
LTSR 25-NP

LEM - LTS - LTSR - LTSP

Comprar
LTSR 6-NP
LTSR 6-NP
LTSR 6-NP

LEM - LTS - LTSR - LTSP
