INDUSTRIAL

Produtos

HAIS

Uma maneira fácil de medir correntes até 400A na PCB com um transdutor compacto.



Características

5 modelos com um único design para cobrir correntes de 50 a 400A RMS nominal.
Montagem em PCB com uma abertura para o condutor primário.
Faixa de temperatura de operação: -40 à +85°C.
5 anos de garantia.



Padrões

Cumpre no que diz respeito à:
EN 50178 para aplicações industriais tais como:
Eletrodomésticos.
Drives de variação de velocidade.
UPS's.
SMPS's.
Condicionadores de ar, etc.
Monitoramento de corrente.
Aplicações em solda.
Usando UL94-VO materiais reconhecidos.
Diretriz Europeia EMC 89/ 336 / EEC: Marca CE.
RoHS 2002/95/EC.
Diretriz em baixa tensão 72/23/EEC.
Segurança IEC 61010-1.



Especificações

Medições de correntes DC, AC e pusadas com isolação galvânica.
Fonte unipolar 0 à +5 Volts.
Acesso de referência.
Tensão de teste de isolação: 2,5 KVRMS / 50Hz / 1min.
Saída em tensão.
Offset e ganho Fixos.
Tecnologia em laço aberto combinada com ASIC.



Observações

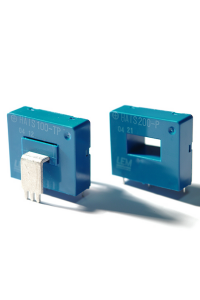

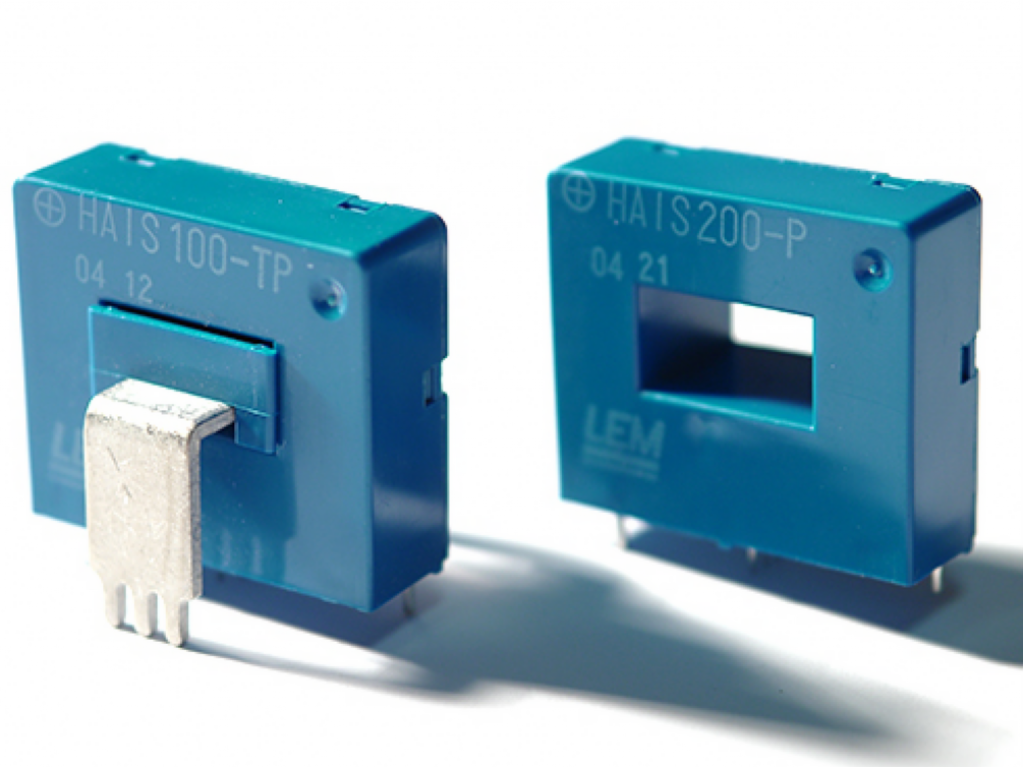

As versões de 50A & 100A também estão disponíveis com barramento primário integrado (modelos HAIS 50 & 100-TP) para serem soldados na PCB.
HAIS traz um pino adicional, na saída para maior flexibilidade nas aplicações. Este pino provê acesso para a tensão interna de referência do ASIC o qual então poder ser alimentado pela referência de um conversor A/D (Analogico Digital).
Este pino extra pode também receber uma referência interna (de 2 a 2.8 V) do DSP (Processador Digital de Sinais) ou conversores A/D comumente usado em eletrônica de potência, permitindo cancelar a referência de variação de temperatura.



Aplicações

Drives AC para variação de velocidade.
Conversores estáticos para drives de motor DC. Aplicações em fontes de baterias.
Fontes de energia ininterruptas (UPS).
Fontes de potência modo chaveado (SMPS).
Aplicações em fontes para soldas.


PRODUTOS DA SÉRIE

Comprar
HAIS 100-P
HAIS 100-P
HAIS 100-P

LEM - HAIS

Comprar
HAIS 150-P
HAIS 150-P
HAIS 150-P

LEM - HAIS

Comprar
HAIS 400-P
HAIS 400-P
HAIS 400-P

LEM - HAIS

Comprar
HAIS 100-TP
HAIS 100-TP
HAIS 100-TP

LEM - HAIS

Comprar
HAIS 150-TP
HAIS 150-TP
HAIS 150-TP

LEM - HAIS

Comprar
HAIS 200-P
HAIS 200-P
HAIS 200-P

LEM - HAIS

Comprar
HAIS 50-P
HAIS 50-P
HAIS 50-P

LEM - HAIS

Comprar
HAIS 50-TP
HAIS 50-TP
HAIS 50-TP

LEM - HAIS
