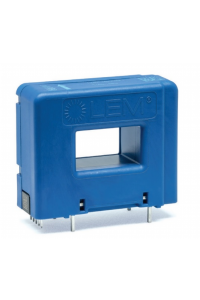

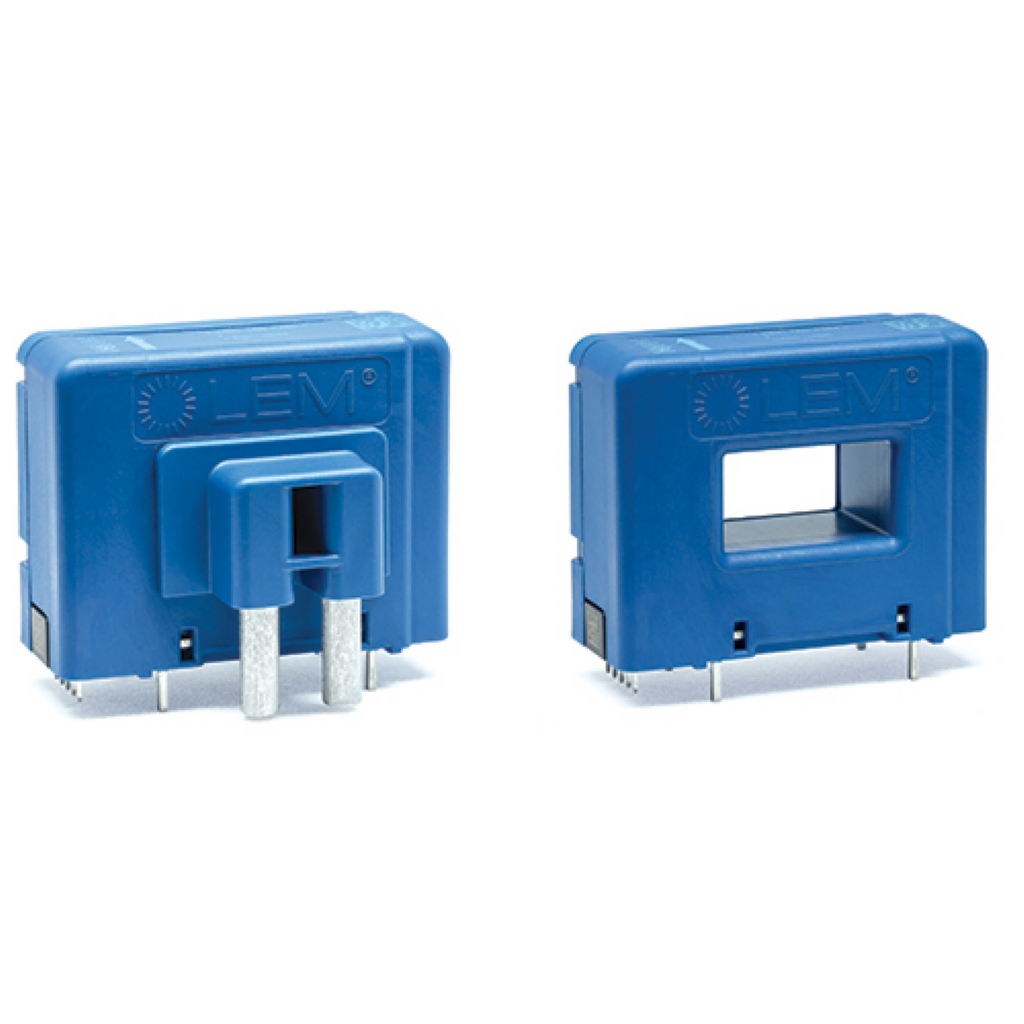

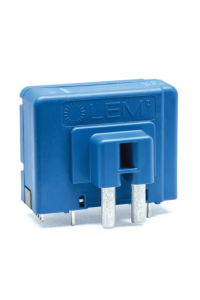

LZSR

Transdutores de corrente por efeito Hall de malha fechada, que utilizam a tecnologia ASIC. São capazes de mensurar correntes com altos valores de pico (triplo da nominal), com baixo drift de offset de 3ppm/K (7 vezes melhor que a última geração de malha fechada, com o chip Hall tradicional). Pode operar na faixa de -40 a +85°C.

Características

Modelos disponíveis para 80, 100, 150 e 200 A nominal;

Alimentação unipolar de +5V;

Saída em tensão;

Acesso à tensão de referência (Uref);

Pino dedicado para detecção de sobrecorrente (OCD);

Maior faixa de medição nos modelos -SP.

Montagem em PCB.

Aplicações

Inversores de frequência AC e servo-motores;

Aplicações alimentadas por bateria;

No-breaks (UPS);

Fontes chaveadas (SMPS);

Fontes de alimentação para máquinas de solda;

Inversores solares.

Padrões

IEC 61800-3: 2017

IEC 61800-5-1: 2007

IEC 62109-1: 2010

IEC 62477-1: 2012

UL 508: 2018

Principal aplicação

Industrial.
