TRANSDUTORES DE CORRENTE - LINHA INDUSTRIAL

Produtos

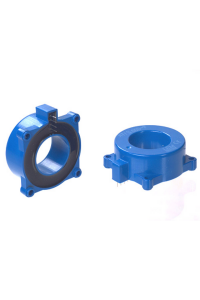

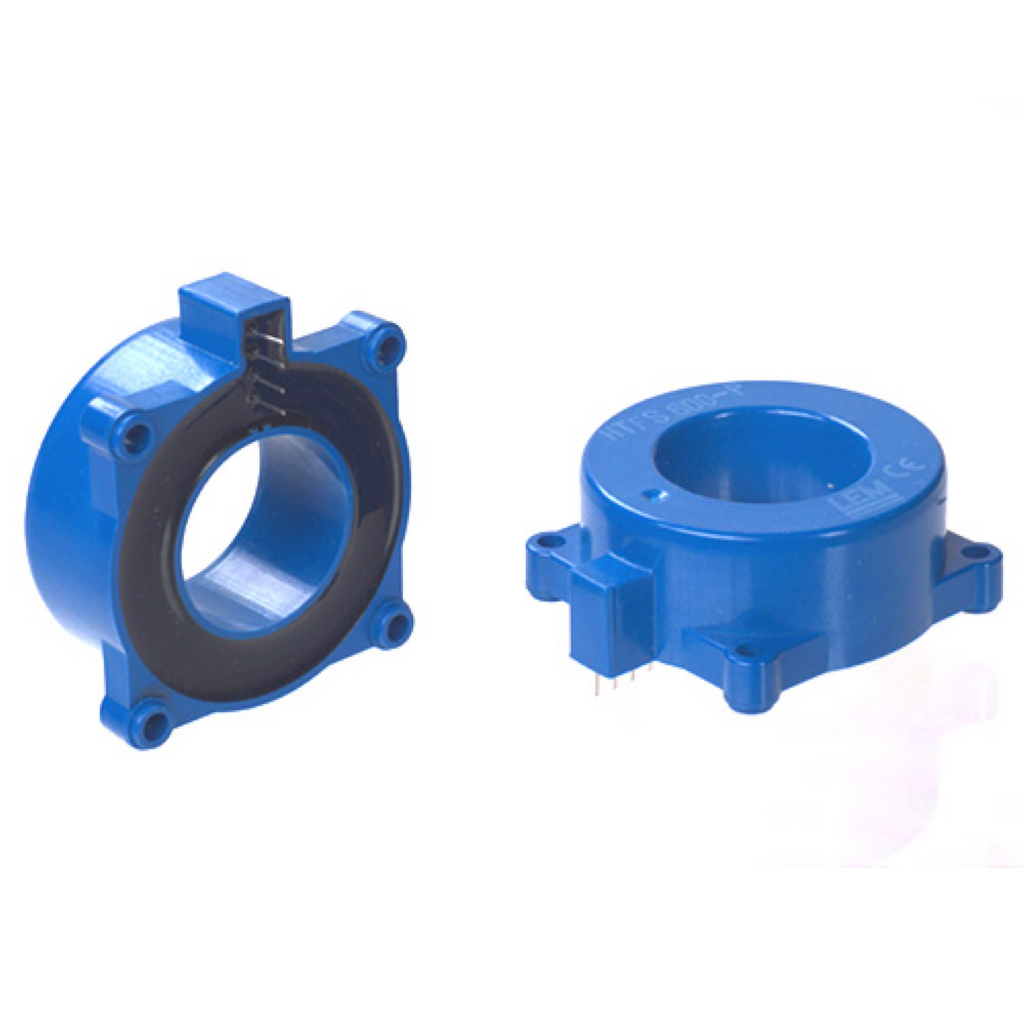

HTFS

Medições de 200 à 800 ARMS para PCB em aplicaçãos em baixa tensão.



Características

6 modelos com um único tamanho.
Medições de altas correntes de 200 à 800ARMS com montagem em uma PCB.
22 mm de abertura para o condutor primário.
Faixa de temperatura de operação: -40 to +105°C .
5 anos de garantia .



Padrões

Cumpre no que diz respeito à:
EN 50178 para aplicações industriais tais como:
Aplicações em baixa tensão.
Empilhadeiras elétricas.
Aplicação em fontes para baterias.
Carros de Golf.
Cadeiras de rodas elétricas.
Aplicações em telecomunicação.
Usando UL94-VO materiais reconhecidos.
Diretriz Europeia EMC 89/ 336 / EEC.
Marca CE.
RoHS 2002/95/EC.
Diretriz em baixa tensão 72/23/EEC.
Segurança IEC 61010-1.



Especificações

Medições de correntes DC, AC e pulsadas com isolação galvânica.
Fonte unipolar 0 à +5 Volts.
Acesso de referência.
Tensão de teste de Isolação: 2,5 KVRMS / 50Hz / 1min.
Saída em Tensão.
Proporção métrica de Offset e ganho fixo.
Tecnologia em laço aberto combinada com ASIC.



Observações

HTFS traz um pino adicional, na saída para maior flexibilidade nas aplicações. Este pino provê acesso para a tensão interna de referência do ASIC o qual então poder ser alimentado pela referência de um conversor A/D (Analogico Digital)
Este pino extra pode também receber uma referência interna (de 2 a 2.8 V) do DSP (Processador Digital de Sinais) ou conversores A/D comumente usado em eletrônica de potência, permitindo cancelar a referência de variação de temperatura.
Quando os modelos padrões são mecânicamente fixados na PCB, os modelos SP2 são fixados PCB graças à 4 pinos adicionais à serem soldados. Em ambos os casos, os conectores secundários são pinos à serem soldados na PCB.



Aplicações

Aplicações em baixa tensão.
Empilhadeiras elétricas.
Aplicação em fontes para baterias.
Carros de Golf.
Cadeiras de rodas elétricas.
Aplicações em telecomunicação.


PRODUTOS DA SÉRIE

Comprar
HTFS 400-P
HTFS 400-P
HTFS 400-P

LEM - HTFS

Comprar
HTFS 200-P
HTFS 200-P
HTFS 200-P

LEM - HTFS

Comprar
HTFS 200-P/SP2
HTFS 200-P/SP2
HTFS 200-P/SP2

LEM - HTFS

Comprar
HTFS 400-P/SP2
HTFS 400-P/SP2
HTFS 400-P/SP2

LEM - HTFS

Comprar
HTFS 600-P
HTFS 600-P
HTFS 600-P

LEM - HTFS

Comprar
HTFS 800-P
HTFS 800-P
HTFS 800-P

LEM - HTFS

Comprar
HTFS 800-P/SP2
HTFS 800-P/SP2
HTFS 800-P/SP2

LEM - HTFS
