TECNOLOGIA DIGITAL DE ISOLAMENTO

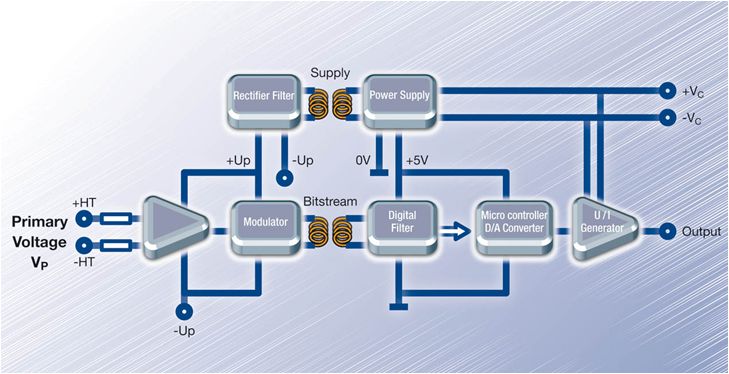

Tensão para medir a VP aplicada diretamente às conexões primárias do transdutor;



Rede de resistência + circuitos para condicionamento de sinal alimentando um modulador Sigma-Delta;



Transmissão de dados através de um único canal isolado;



Transmissão para o secundário sobre um transformador de isolação;



Isolamento entre o lado de alta tensão (primário) e o lado de baixa tensão (secundário).



O sinal é remodelado no lado secundário, depois decodificado e filtrado através de um filtro digital para alimentar um microcontrolador usando um conversor Digital / Analógico (D / A) e um gerador de tensão para corrente.



O sinal de saída recuperado é completamente isolado do primário e é uma representação exata da tensão primária.
